BIRCOhydropoint® 1500
BIRCOhydropoint® 1500 ist einfach zu kontrollieren und zu reinigen. Der Höhenunterschied zwischen Zulauf und Ablauf beträgt nur 25 cm. Das Filtermaterial befindet sich in austauschbaren Kartuschen und muss in Zeiträumen zwischen 4 und 5 Jahren getauscht werden. Da das System unter der Verkehrsfläche eingebaut wird, benötigt es keinen zusätzlichen Platz auf dem Grundstück.
Überblick
- Reinigung der Niederschlagswasserabflüsse von Verkehrsflächen, Industrieflächen und Metalldächern
- Filtermaterial in Wechselkartuschen (Austauschintervall alle 4 bis 5 Jahre)
- Allgemeine bauaufsichtliche Zulassung des DIBt, Bauartzulassung des bayrischen LfU zur Behandlung von Metalldachabflüssen
- Geprüft gemäß Anforderungen DWA-A 102, Trennerlass NRW und NJDEP Protokoll
- Durchgangswert nach DWA-M 153: Typ D11 = 0,15 , Typ D12 = 0,25
- Sechs Filterkartuschen für zwei Anwendungsbereiche (Heavy-Traffic oder Metal
- Filterelement Heavy-Traffic für Verkehrsbelastungen > 15.000 Kfz/d und Industrieflächen
- Filterelement Metal für Metalldächer aus Kupfer, Zink oder Blei
Technische Daten
- Schacht DN 1500 (Beton oder Kunststoff möglich)
- Höhenverlust zwischen Zulauf und Ablauf: 25 cm
- Maximaler Durchfluss: 105 l/s mit Bypass
- Maximale Filtrationsleistung: 24 l/s
- Filterelement Metal für Kupfer, Zink oder Blei

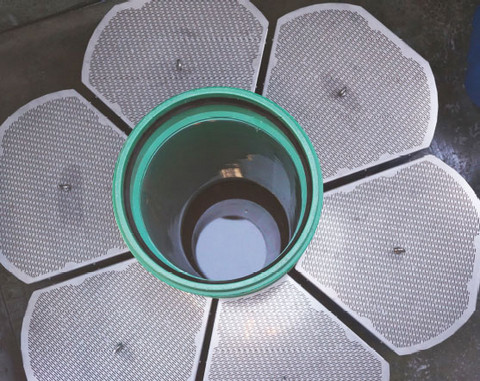

Ringförmige Anordnung der Filterkartuschen.

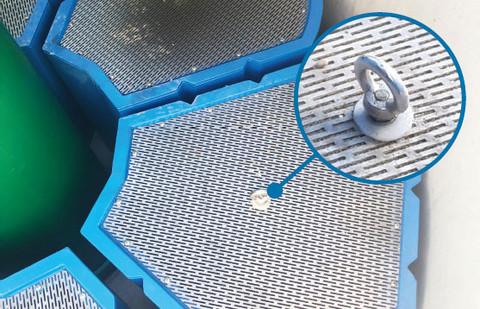

Anker an den Kartuschen zum einfachen Handling.

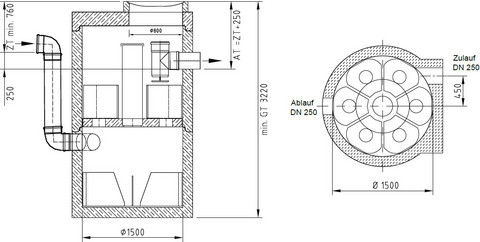

Systemdarstellung
(Objektspezifische Auslegungen durch die BIRCO Anwendungstechnik)
BIRCOhydropoint® 1500
| Bezeichnung | Min. Einbautiefe | Durchmesser | Gewicht | Qmax (1) | anschl. Fläche | Art.-Nr. |
| BIRCOhydropoint® 1500 heavy traffic | 3220 mm | 1500 mm | 9210 kg | 16,0 l/s | 1600 m² | 606709 |
| BIRCOhydropoint® 1500 metal | 3220 mm | 1500 mm | 9270 kg | 13,0 l/s | 1950 m² | 606710 |
| Schachtring NW 1500/1000 mm o. Steigh. | 1200 kg | 606611 | ||||
| Schachtring NW 1500/750 mm o. Steigh. | 1500 kg | 606612 | ||||
| Schachtring NW 1500/500 mm o. Steigh. | 1000 kg | 606613 | ||||
| Schachtkonus NW 1500/625 x 850 mm | 850 kg | 606637 | ||||
| Schachtkonus NW 1500/800 x 500 mm | 1250 kg | 606638 | ||||
| Stahlbetonabdeckplatte NW 1500, Belastungsklasse D, Öffnung: 625 mm | 1160 kg | 606642 | ||||
| Stahlbetonabdeckplatte NW 1500, Belastungsklasse D, Öffnung: 800 mm | 1160 kg | 606643 | ||||
| Schachtgleitringdichtung NW 1500 mm | 606628 |
¹) Durchflussleistung gem. DIBt und Lfu-Bauartenzulassungen
²) Im Set enthalten: Inlay Betonschacht, Unterteil Betonschacht
Im Set nicht enthalten: Abdeckplatte
Sonderbauhöhen auf Anfrage, Konus bei höheren Aufbauten separat
